Modulzentralen

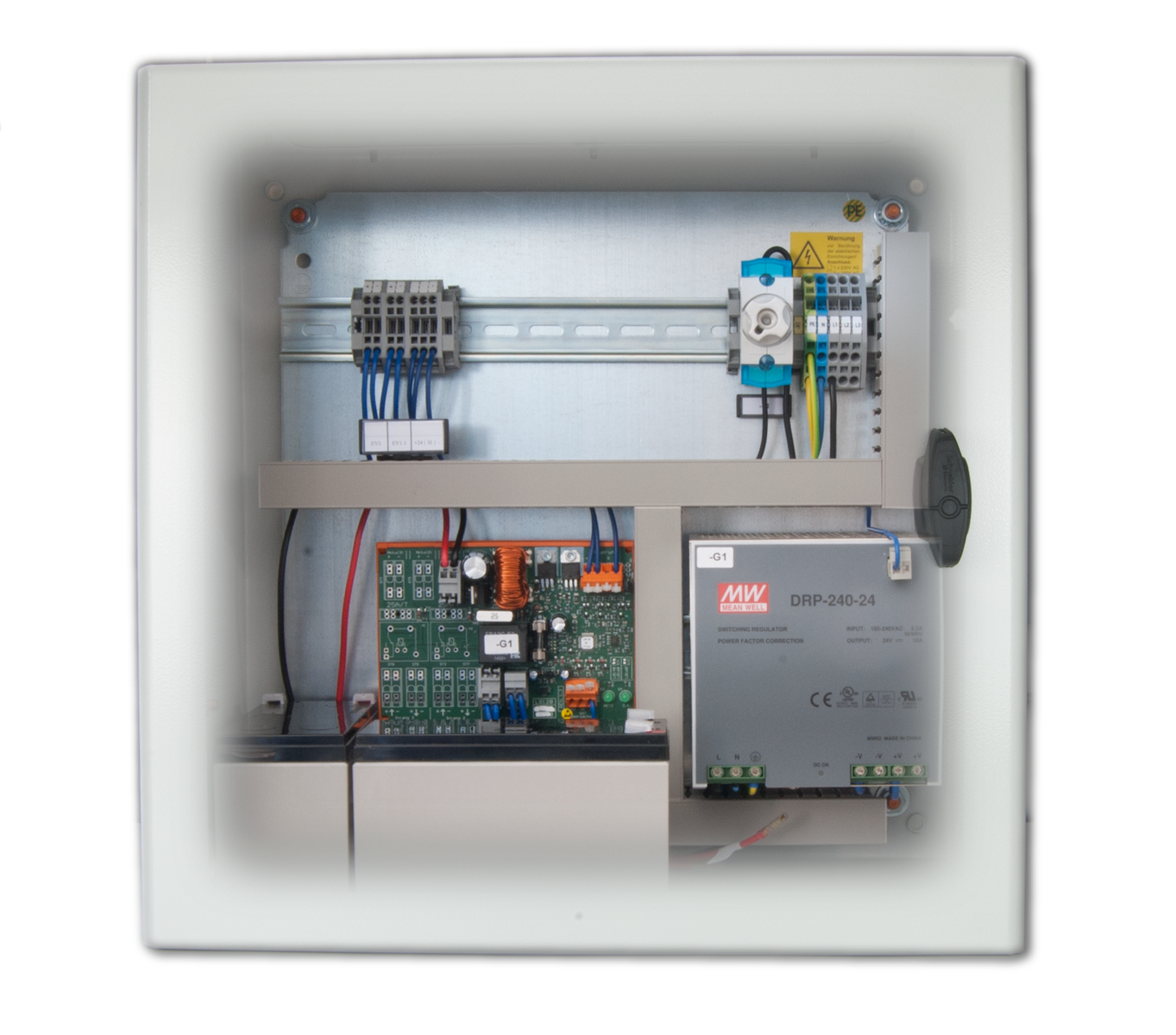

Die M-SHEV (Modular Smoke and Heat Exhaust Ventilation) Modulzentrale ist eine elektrische Steuereinrichtung für den RWA und Lüftungsbetrieb mit BUS Technik zum Anschluss von elektrisch betriebenen Öffneraggregaten. Die M-SHEV Zentrale wird in einem Stahlblechgehäuse geliefert und enthält Energieversorgung, Notstromversorgung und die gesamte Steuer- und Regelelektronik zum Betrieb von 24 V DC Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die M-SHEV Modulzentrale steuert Antriebe sowohl im Brandfall als auch zur täglichen Be- und Entlüftung. Bei einem Netzausfall stellt die Notstromversorgung die Funktion der RWA-Anlage für noch mindestens 72 Stunden sicher. Die M-SHEV Modulzentrale bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Zudem können für tägliche Lüftungsanwendungen entsprechende Komponenten angeschlossen werden, z.B. Wind-/Regenmelder und Lüftertaster. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der RWA-Anlage. Die M-SHEV Modulzentrale ist nach DIN EN 12101-10 CE zertifiziert.

Die Lüftungszentrale M-VENT ist eine modular aufgebaute elektrische Steuereinrichtung für den Lüftungsbetrieb mit BUS Technik. Sie erlaubt den Anschluss von elektrisch betriebenen Öffneraggregaten in 24 V DC und 230 V AC. Die jeweiligen Lüftungsgruppen können flexibel aufgebaut und gesteuert werden.

Für M-SHEV und M-VENT sind alle Module im "flat"-Design gehalten, um die Installation zu erleichtern. Jedes Modul hat die gleiche Baugröße. Zur Energieversorgung werden die einzelnen Module an die zentrale 24 V DC Energieversorgung angeschlossen und mit dem internen BUS über Netzwerkkabel mit RJ45-Stecker verbunden. Pro Modul existieren unterschiedliche LED-Anzeigen für Alarm, OK und Störung. Über die Parametriersoftware SimonLink können die Module individuell benannt (z.B. Halle 1, Halle 2, ...) und per Knopfdruck über eine optische Anzeige identifiziert werden.
